Austausch-Leiterplatte PluX16 für BR 75 Fa. Beckmann (Spurweite TT) M 1:120Technische Daten: klick oben

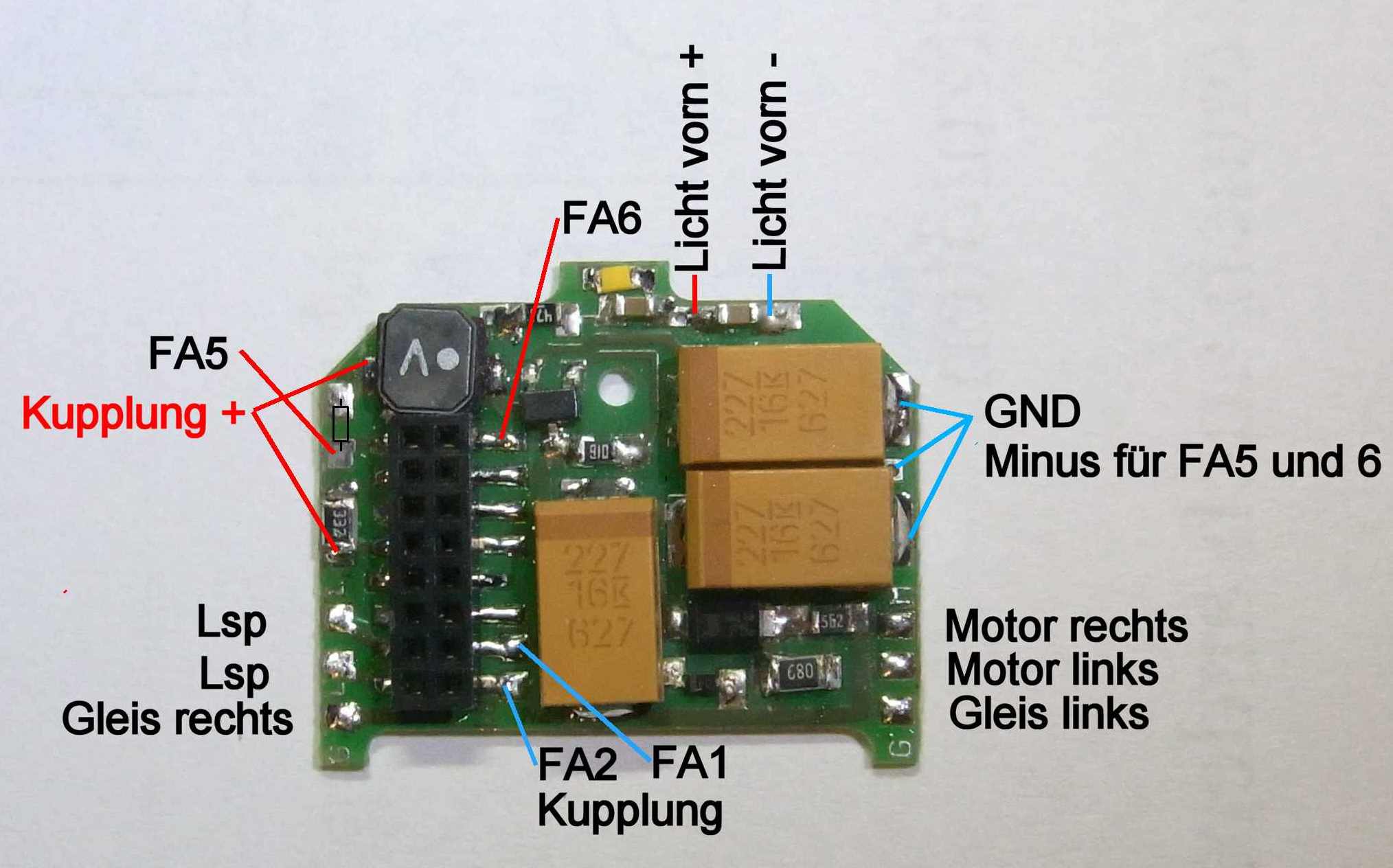

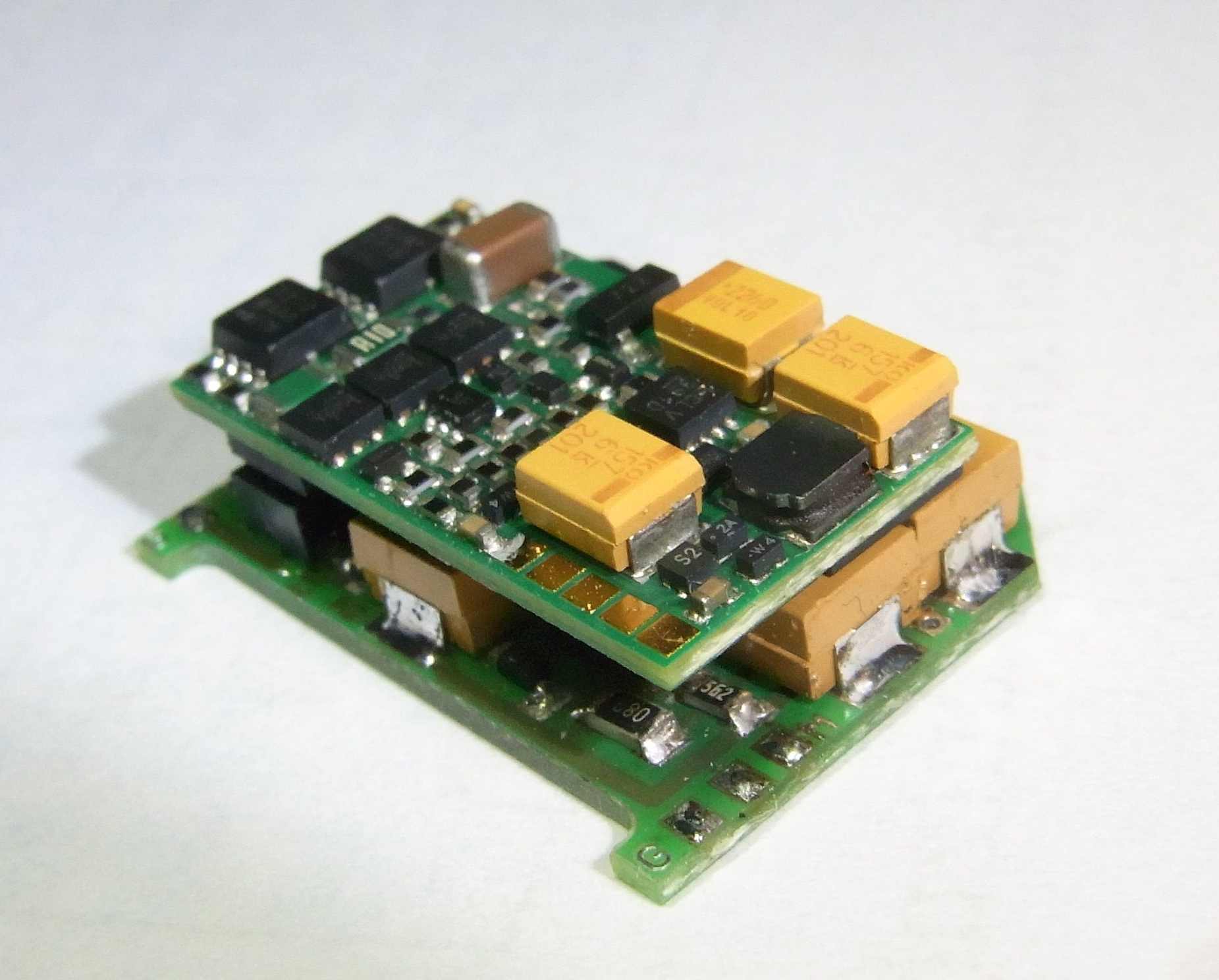

Bild mit Dekoder MX648 P16 Fa. Zimo - - draufklicken zum Vergrößern Information: Durch Austausch der Leiterplatte wird der problemlose Einsatz moderner Sounddekoder, wie z.B. MX648-P16 in der BR75 möglich. Ebenfalls möglich sind MX622, MX623, MX630P P12 oder P16 und andere Produkte unter Beachtung der Einbaumaße. Die LP enthält 3 Pufferkondensatoren mit der erforderlichen Schutzschaltung zur Spannungsbegrenzung und einer Drossel, um das Auslesen der CV nicht zu beeinträchtigen. Der Lautsprecher kann direkt auf den Dekoder platziert werden. Die fertige LP ist mit 1 LED in der Lichtfarbe Golden-White ausgerüstet und entsprechen eher dem Glühlampenlicht, als die der ursprünglichen LP. Einfacher Einbau: sh. oben  Bild Anschlüsse - - draufklicken zum Vergrößern Optionen: An FA1 und FA2 kann die Digitalkupplung Nr. 1501 von SD-Modell angeschlossen werden. Der Plus-Pol für die Kupplung steht am Widerstand 8 (s. h. Bausatzerklärung) oder an der Drossel 16 zur Verfügung. Es lassen sich auch beide Kupplungen parallel an einem FA betreiben. Ausgang 5 und 6 sind unverstärkte Ausgänge. Moderne LEDs können über einen Vorwiderstand von ca. 1kO angeschlosssen werden. Damit lässt sich eine Führerstandsbeleuchtung und Feuerbüchsenflackern realisieren. Der Minuspol dafür kann an den Kondensatoren abgenommen werden. NUE: Ab sofort biete ich den BS und die fertig bestückte LP auch mit größeren Kapazitäten (330myF statt 220myF) an. Lieferumfang: - Bausatz (LP gebohrt, alle Teile, Anleitung) oder Fertigplatine (ohne Dekoder) Bezug und Information: Bestellungen werden entgegengenommen - Bestellung auf www.MoBa-Licht.de 2,0 g Falls Sie die LP nicht selbst einbauen wollen oder können, den Kompletteinbau übernehme ich auch. Lassen Sie sich ein Angebot erstellen. |
